INSERT BOUILLEUR ET BALLON TAMPON

EXPÉRIENCE A PARTAGER !

En novembre 2010 nous avons remplacé notre vieil insert à bois pour un nouveau, équipé d'une circulation d'eau pour le coupler à notre installation de chauffage central au fioul, via un ballon tampon.
Pour information et témoignage, voici le détail de l'installation:
A la base, une habitation des années 90, de 240 m2 habitable, avec une isolation moyenne, simple vitrage pour les menuiseries, une bonne orientation sud-ouest de la façade principale, aucune ouvertures au nord, 4 personnes pendant un quinzaine d'année, maintenant, plutôt 2 avec passage les WE et vacances .
La production d'ECS assurée par deux chauffe eau électriques de 200 l jusqu'à l'automne 2010 où un chauffe eau solaire est installé ( kit GÉMÉLIOS de Géminox) avec 12 tubes sous vide pour le capteur ( surf. de 2,8 m2) et ballon électro solaire de 300 l.
Le chauffage est un chauffage central avec chaudière De Dietrich fioul de 20 ans avec une bonne régulation, donnant toute satisfaction. Sa consommation depuis 20 ans varie de 1800 à 2200 litres de fioul par an.
Notre vieil insert apportait un complément non négligeable pour une consommation de env. 5 stères de bois par an.
La consommation électrique de la maison ( les 2 chauffe eau + la consommation électrique de la maison) a varié de 8300/8700 Kwh dans les années 1997 à 2006env. pour descendre progressivement à 6735 Kwh en 2010.
A mi juillet 2011 ( date des relevés) la consommation électrique est passée à 5258 Kwh sur 1 an soit une nouvelle baisse de 1500 Kwh avec 9 mois d'utilisation du chauffe eau solaire .

MODIFICATION DU CHAUFFAGE

En novembre 2010 un insert bouilleur " Foyer chaudière 800" de chez INVICTA est installé, sa puissance est de 20 kW dont 15 kW pour l'eau et 5 kW pour la pièce, son rendement est donné pour 76 %.
Un circulateur appelé "Unité de charge" série LTC 100 de ESBE est installé à l'arrière du bouilleur, avec un thermostat qui ouvre la circulation de l'eau du bouilleur à 60° vers le ballon tampon, pour éviter la circulation d'eau froide dans le bouilleur et occasionner des condensations .
Cette année j'ai remplacé le thermostat de 60 ° par un de 50° sachant que les préconisations du bouilleur sont de 40° minimum, pour circuler plus tôt vers le ballon.
Le ballon tampon est de marque thermador et sa contenance est de 1000 litres, les deux négociants en matériel conseillaient 1500 litres mais pour une question de passage aux portes ( 1m de diam. sans isolation) j'ai choisi 1000 litres, bonne intuition car ce volume de s'est avéré déjà trop important !, le départ vers le circuit de chauffage se faisant par le haut et le retour par le bas, nous avons fait circuler de l'eau tiède, bien sûr sans jamais prendre aucun risque pour l'installation !
Entre le ballon tampon et le circuit de chauffage, une régulation est installée ( contrôleur série 90c de ESBE) sensée privilégier le passage de l'eau du ballon directement vers les radiateurs et basculer l'eau du ballon par une vanne 4 voie, pour "se faire réchauffer" par la chaudière quand la température baisse, en fonction des critères de température d'eau du circuit et de la sonde extérieure.
La taille du ballon étant trop importante, l'eau est rarement assez chaude pour passer directement dans le circuit de chauffage, la chaudière fioul fonctionne donc très souvent, mais peu de temps, car l'eau qui lui arrive est déjà préchauffée.
Le système est malgré tout efficace puisque de 2200 litres de fioul en 2009/2010, nous sommes passé à 1100 litres en 2010/2011 ! , mais pas optimisé pour autant.
Pour la même période nous avons consommé 10 stères de bois ( que je n'ai que "la peine" de couper, étant propriétaire de bois)

La difficulté dans ce genre d'installation, est qu'on se trouve entre deux métiers, la fumisterie avec l'insert ( que le chauffagiste ne connait pas) et l'installation classique de chauffage, que ne connait pas le vendeur ou l'installateur d'insert, plus le manque de recul et de pratique des uns et des autres. Mais malgré tout, diviser sa consommation de fioul par deux est déjà une grande satisfaction !

Avant l'hiver 2011/2012, nous avons décidé d'améliorer le système, en supprimant la régulation entre le ballon tampon et le circuit de chauffage, et de la remplacer par une vanne quatre voies commandée manuellement, pour orienter l'eau venant de l'insert directement sur le chauffage sans passer par le ballon, en particulier pour chauffer en début et fin de saison, sans allumer la chaudière.
L'autre position permet de basculer sur le ballon tampon quand il fait bon dans la maison. Un système de vannes permet en plus de faire circuler l'eau réchauffée du ballon directement vers les radiateurs, en passant par la chaudière en utilisant le circulateur de celle-ci, muni d'une pendule pour programmer des périodes de circulation, sans avoir besoin de l'allumer.
L'élément important est aussi d'avoir modifié les entrées et sorties du ballon en utilisant que la moitié haute du ballon, ainsi l'eau est rapidement à 60-70° dans le ballon, mais la partie basse reste froide ou à peine.
Nous avons pour l'instant un automne très doux mais la chaudière n'est toujours pas allumée contre un démarrage le 10 octobre pour l'an dernier !
Rendez-vous au mois de mai pour le bilan de la saison !

TRAVAUX DE COUVERTURE

BON EXEMPLE ET MAUVAIS EXEMPLE

J'avais promis une illustration ici pour montrer comment poser des pierres de taille en conservant l'aspect original de la maison. Lors d'une ballade sur les coteaux de Gironde (magnifique, allez y !), j'ai trouvé une bonne illustration du contre exemple
le voici :
Cette maison de village a sûrement séduit les propriétaires par la simplicité de son architecture, mais la taille des pierres trop régulière , les pierres toutes de la même dimension, posées trop en saillie ont enlevé tout le charme de ces ouvertures anciennes.
Le regard est sans cesse attiré par les angles trop rigides alors que l'ensemble ne devait être que douceur et harmonie sans accroche particulière.

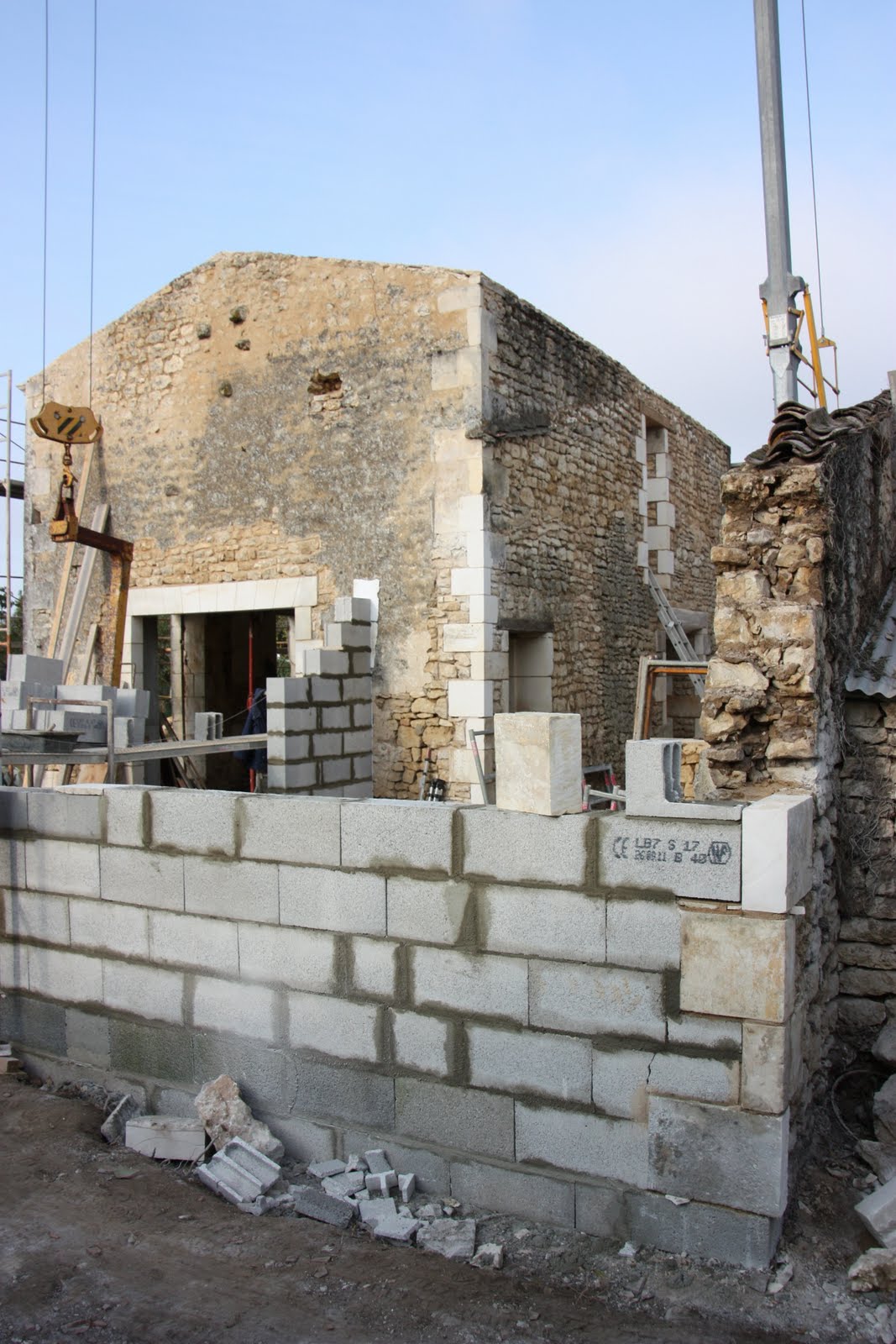

Nous avons créé des ouvertures sur un chantier. Voici le travail en cours
Les pierres sont de dimensions différentes, posées à l'aplomb du mur, taillées de la même façon que les autres ouvertures de cette maison.
Mener une rénovation aujourd'hui demande beaucoup de réflexion afin de ne pas prendre le risque de perdre tout ce qui avait séduit dans la maison ancienne au départ ; c'est à dire cette architecture rurale simple. Charme et modernisme peuvent se retrouver et se compléter pour faire une maison agréable à vivre. La notion de "bel ouvrage" (je veux dire tiré au cordeau, propre et en ligne) chère à certain est malheureusement peu compatible avec nos maisons simples.

TRAVAUX DE RENOVATION (suite)

Il y a quelques temps, j'ai publié des photos de début de travaux ici. Les travaux continuent. Des ouvertures de baies sont créées pour apporter de la lumière. Bien sûr cela modifie quelque peu l'aspect de la maison, mais la pose des pierres de taille à l'aplomb du mur avec rejointoiement au mortier de chaux comme fait autrefois, avec des pierres taillées irrégulièrement va permettre de conserver l'authenticité de la maison. La taille et la pose de la pierre sont très importantes ; des pierres taillées régulièrement et posées en relief donnent trop de rigidité enlève toute la douceur à la façade. L'œil est "choqué". il faut que je trouve des illustrations de ce que je veux dire. A voir.

CREATION D'UNE SALLE D'EAU EN BETON CIRE

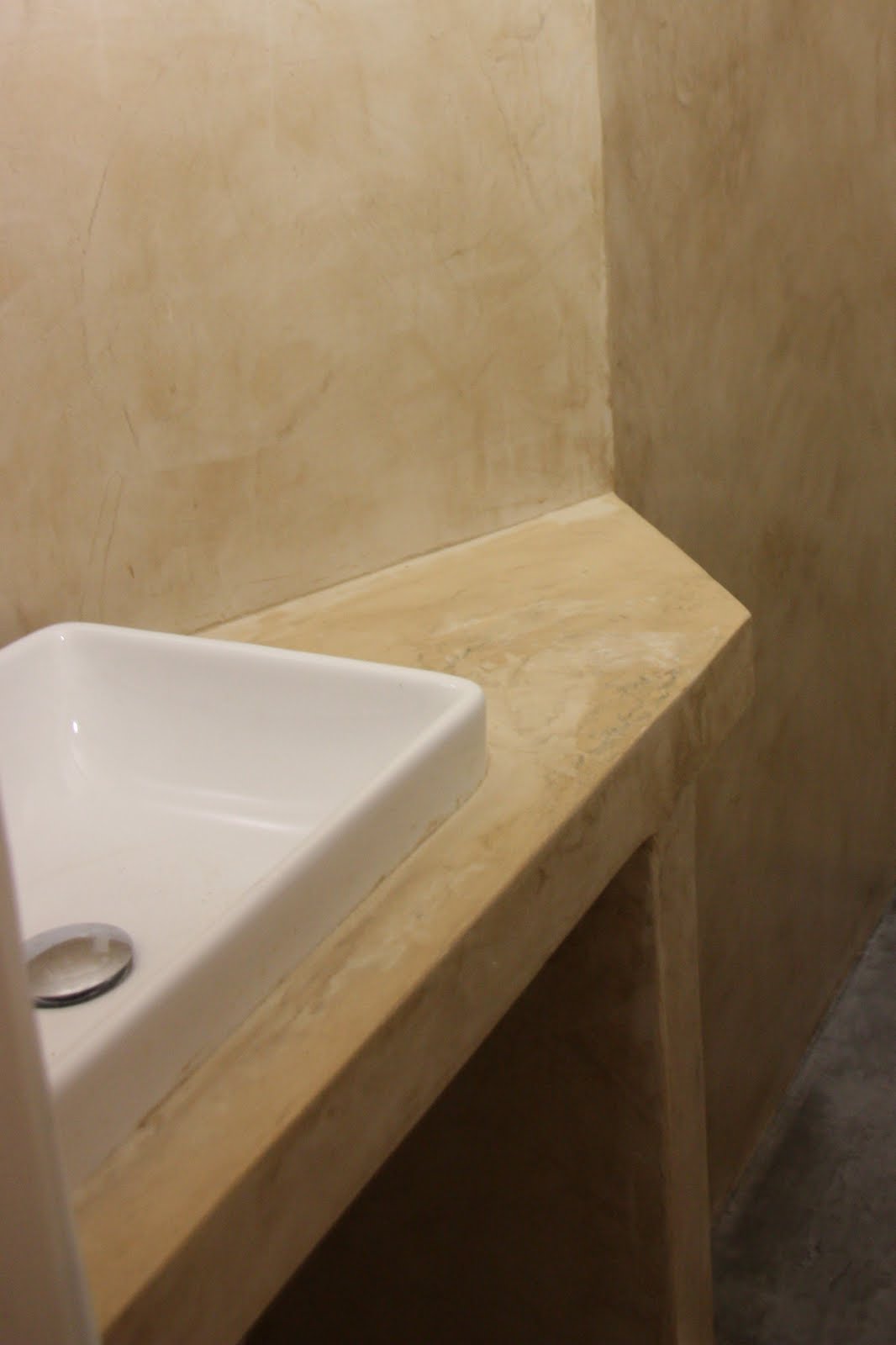

Un support a été fabriqué en béton cellulaire pour recevoir une vasque.
Sur le béton ciré, nous avons appliqué une résine qui rend étanche les murs de douche mais aussi qui donne un léger brillant. C'est une douche à l'italienne, très agréable à utiliser : il n'y a pas de marche et de recoin ce qui simplifie le nettoyage.

LES RENOVATIONS DE LA RENTRÉE

Voici le temps de la rentrée et pas mal de rénovations en cours. Voici quelques clichés, on démolit, on reconstruit, en moellons, avec la chaux, le chanvre pour la couverture, des tuiles anciennes. des idées, des hommes..... des projets... se sentir bien dans sa maison.


Maçonnerie de moellons plaquée sur un mur agglo pour muret de clôture
Rénovation de couverture, changement de bois de charpente et isolation en laine de chanvre
Une maison ancienne que l'on va faire revivre.

Un an après les travaux

La végétation sur ce chantier est maintenant bien en place. Les massifs bien garnis ont un petit air de jardin anglais ce que souhaitait la propriétaire.

Avancement des travaux

Nous sommes intervenus sur ce chantier là
La baie est maintenant posée. Voici une pièce d'été très agréable bien lumineuse, que l'on peut ouvrir complètement pour profiter pleinement de l'extérieur. Sol intérieur en béton ciré.

RAVALEMENTS SUR FACADES D'HABITATION

Voici la maison avant les travaux. Les propriétaires veulent que leurs murs soient rénovés en conservant l'âme de l'habitat. Nous avons effectué une recherche de sable, de grain et de couleur d'enduit pour être le plus possible en harmonie avec les teintes d'origine.






Le coup de main d'un professionnel.

Les murs ont été lavés et les joint dégarnis avant un nouvel enduit au mortier de chaux aérienne avec un sable local et un ajout de pigment naturel pour renforcer la teinte.
Le mortier légèrement lavé en début de séchage laisse apparaître les graviers rajoutés au mortier pour renforcer le caractère ancien de l'enduit, rappelant ainsi l'érosion naturelle des anciens mortiers.

CONSTRUCTION D'UN APPENTIS, la suite

Voici l'appentis terminé avec le mur de moellons rehaussé. Pour un choix esthétique et par la même occasion, économique, les lambourdes supports de tuiles sont clouées directement sur les pannes, ce qui laisse apparaitre la sous-face des tuiles. Afin d'être en harmonie avec les toitures environnantes, des tuiles anciennes sur les courants neufs à tenon ont été posées


Rien ne remplace les matériaux anciens laissés bruts de pose pour donner l'impression d'avoir toujours été là.

CONSTRUCTION D'UN APPENTIS

Les propriétaires nous ont contacté pour rehausser le muret de jardin et dans l'angle, construire un appentis. Le travail n'est pas encore terminé voici déjà la structure bois installée. Sur la publication suivante, vous verrez le muret rehaussé surmonté de tuiles anciennes.

MURET DE JARDIN EN MOELLONS

Sur la base d'un mur ancien que les propriétaires ont souhaité rehausser, ce muret de jardin est laissé brut de montage pour garder l'aspect patiné de la pierre.


Des tuiles anciennes ont été utilisées pour mieux harmoniser les teintes avec la pierre. Le mortier de chaux qui sert à coller les tuiles est fait avec un sable coloré pour éviter d'avoir un mortier gris.

C'est le printemps dans le jardin

INSTALLATION D'UN FOUR A PAIN

Nous venons d'installer un four à pain. C'est un four préfabriqué, intégré dans un bâtiment existant, l'arrière du four se trouve dans le garage. La façade elle, est sous un préau, prêt à accueillir les convives pour déguster pains, pizzas et délicieuses tartes.

TERRASSES ET AMÉNAGEMENTS EXTÉRIEURS

Un côté de la maison a été fait en béton lavé et l'autre coté en pierre de Charente
Les bordures de trottoirs sont délimitées par de la pierre de taille ancienne retaillée.

DES TERRASSES POUR LE PRINTEMPS

Le printemps arrive et tout le monde pense au jardin et farniente sur la terrasse, à traquer les premiers rayons du soleil. Voici quelques réalisations pour profiter de l'extérieur.



Dalle de gravillon lavé, murets et marches en pierre de taille, création d'une rocaille
Terrasse et allée en dalles de pierre castellane. Création de massifs venant fleurir le devant de la maison
